悬挂式超细干粉灭火装置（贮压）

一．产品概述

FZX-ACT＿/1.2 -FZ型 悬挂式超细干粉灭火装置（贮压式），由灭火剂储瓶、超细干粉灭火剂、感温释放组件、吊环螺母、压力表、电引发器和信号反馈装置组成，不需安装灭火剂输送管道，不需设置专用的储瓶间，采用悬挂式安装，可与火灾报警控制系统联动也可以独立使用。当火灾发生时，防护区内温度上升使玻璃球破裂或通过火灾报警控制系统启动电引发器使玻璃球破裂，感温释放组件开启，直接向防护区喷射灭火剂，灭火剂无管路损失，灭火速度更快、效率更高。

该灭火装置结构简单，性能可靠，安装维护方便，既可用于封闭空间全淹没灭火，也可用于开放场所局部应用灭火。是城市综合管廊、工矿、发电厂、变电站、石油化工等危险部门理想的自动灭火装置。

灭火装置的生产和检测依据标准XF602-2013《干粉灭火装置》进行。

1． 扑救A类火灾：如棉、木、麻、纸、橡胶、塑料、烟草等可燃固体火灾。

2． 扑救B类火灾：如原油、重油、柴油、汽油、有机溶剂等可燃液体、可熔化固体火灾。

3． 扑救C类火灾：如煤气、天然气、乙炔等可燃气体火灾。

4． 扑救E类火灾：如机房、变电站、电缆隧道、电缆井沟、城市综合管廊电力舱、等场所带电设备火灾。

本装置不适用于扑救下列物质的火灾：

1. 硝酸纤维、炸药、氧化氮、氟等在无空气时仍能发生氧化反应的化学物质与氧化剂；

2. 钾、钠、镁、钛、锆等活泼金属及其氢化物。

1、灭火装置主要由贮粉罐、喷头、压力指示器、感温玻璃球、吊环等组成。

2、粉罐内充装ABC超细干粉灭火剂，驱动气体为氮气。

火灾发生时灭火装置的感温玻璃球受热膨胀破碎，超细干粉在驱动压力1.2MPa高纯氮气的作用下充分混合形成气粉混合物喷出，雾粉与火焰接触，在化学和物理的作用下扑灭火灾。超细干粉具有对有火焰燃烧的化学抑制作用；对无焰燃烧的窒息作用：对热辐射的遮隔、冷却作用。超细干粉粒径小（20μm以下）、流动性好、能在空气中悬浮一定时间，因此既可以在非封闭空间实现局部灭火，又可以在封闭空间实现全淹没灭火。

该装置的操作简单可靠，有手动、系统联动、温控启动三种控制方式。

在灭火控制器设置于“手动”位置时，灭火装置处于手动控制状态。当保护区发生火灾时，人工按下灭火控制器或手动控制动盘上的启按钮，即可启动灭火装置喷射灭火剂，实施灭火。

灭火装置的点引发器接通电源后，促使玻璃球破碎，开启喷头喷洒灭火剂进行灭火。

在灭火控制器发出了启动指令后，或者手工按动了启动按钮后，在设定延时的30s时间内，若是人员发现没有发生火灾或是火灾已经熄灭，可以按下紧急停止按钮，灭火装置停止启动。

在灭火控制器设置于“自动”位置时，灭火装置处于自动控制状态。当保护区发生火灾时，当灭火控制器，检查到火灾后，先声光报警通知防区内人员撤离，灭火控制器进过30S延时后，自动输出电源给灭火装置上点引发器，点引发去接头电源后，促使玻璃球破碎，开启喷头喷洒灭火剂进行灭火。

当保护区发生火灾，环境温度上升至感温元件的公称动作温度时，玻璃球内感温液体膨胀，玻璃球破碎，开启喷头喷放灭火剂灭火。不管火灾报警控制器是否发出灭火指令，灭火装置自动启动，实施灭火。

六.灭火装置应用

1 灭火装置既可适用于全淹没灭火，也可适用于局部应用灭火。

2 全淹没灭火时，应根据保护空间或保护对象的状况、大小进行计算，选择适宜规格的灭火装置，均布悬挂在保护区上方。

3 局部应用灭火时，应根据保护对象的大小选择适宜规格的灭火装置，悬挂在保护对象上方，确保灭火装置喷射时灭火剂能覆盖保护物。

4   在一个防护区安装3个以下的灭火装置时，可以只采用温控启动方式启动。如安装了3个以上的灭火装置时，应采用电控启动方式启动。电控启动方式中同时都兼有温控启动方式启动。

六，工程案例展示：

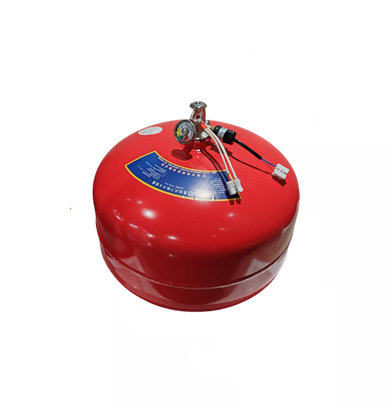

七.产品展示：
